锻钢法兰截止阀

锻钢法兰截止阀

法兰端阀门设计结构和特征

法兰阀门符合API602和ANSIB16.34.检验与测试按API598，标志按MSS-SP-25。

采用以下结构：

全径和缩径

结构長度按ASNI B16.10

法兰尺寸按ASNI B16.5

压力自紧式阀盖

明杆支架型(OS&Y)

自定心压板压套式

整體式上密封座

整體阀體法兰

对焊接端符合ASME B16.25

RTJ阀體阀盖连接形式

螺栓连接、缠绕垫片密封式阀盖，螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧密封阀盖

相关压力：

·150LB-600LB ·900LB-1500LB　·900LB-2500LB

·150LB-600LB ·900LB-1500LB ·900LB-2500LB

·150LB-600LB ·900LB-1500LB · 900LB-2500LB

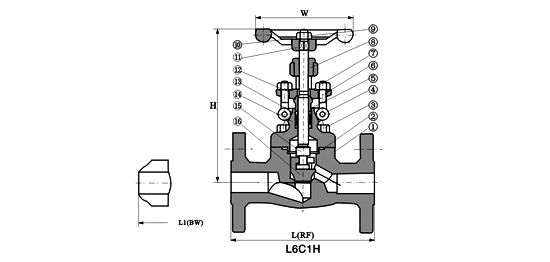

标准材质明细表

序号	零件名称	CS to ASTM	AS to ASTM	SS to ASTM
序号	零件名称	Type A105	Type F22	Type F304(L)	Type F316(L)
1	阀體	A105	A182 F22	A182 F304(L)	A182 F316(L)
2	垫片	Corrugated SS+graphite		SS+PTFE
3	螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
4	圆柱销	A276 420		A276 304
5	填料压套	A276 410		A182 F304(L)	A182 F316(L)
6	活节螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
7	螺母	A194 2H	A194 4	A194 8	A194 8M
8	阀杆螺母	A276 410
9	螺母	A194 2H	A194 4	A194 8	A194 8M
10	铭牌	SS
11	手轮	A197
12	填料压板	A216 WCB		A351 CF8
13	填料	Flexible Graphite		PTFE
14	阀盖	A105	A276 304	A182 F304(L)	A182 F316(L)
15	阀杆	A182 F6	A182 F304	A182 F304(L)	A182 F316(L)
16	阀瓣	A276 420	A276 304	A276 304(L)	A276 316(L)
适用介质		水、蒸汽、油品等		水、蒸汽、油品等	硝酸、醋酸等
适用温度		-29℃～425℃		-29℃～550℃	-29℃～180℃

注意：客户需求的其他材质也可采用。密封面料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；

尺寸

NPS		1/2"	3/4"	1"	11/4"	11/2"	2"
L(RF) L1(BW)	150Lb	108	117	127	140	165	203
	300Lb	152	178	203	216	229	267
	600Lb	165	190	216	229	241	292
H(开)	150Lb～300Lb	166	171	207	240	258	330
H(开)	600Lb	171	207	240	258	330	380
W		100	100	125	160	160	180

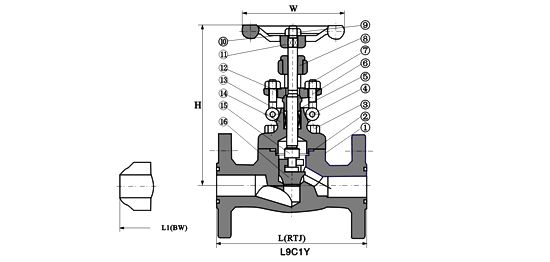

标准材质明细表

序号	零件名称	CS to ASTM	AS to ASTM	SS to ASTM
序号	零件名称	Type A105	Type F22	Type F304(L)	Type F316(L)
1	阀體	A105	A182 F22	A182 F304(L)	A182 F316(L)
2	垫片	Corrugated SS+graphite		SS+PTFE
3	螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
4	销钉	A276 420		A276 304
5	填料压套	A276 410		A182 F304(L)	A182 F316(L)
6	活节螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
7	螺母	A194 2H	A194 4	A194 8	A194 8M
8	阀杆螺母	A276 410
9	螺母	A194 2H	A194 4	A194 8	A194 8M
10	铭牌	SS
11	手轮	A197
12	填料压板	A216 WCB		A351 CF8
13	填料	柔性石墨		PTFE
14	阀盖	A105	A276 304	A182 F304(L)	A182 F316(L)
15	阀杆	A182 F6	A182 F304	A182 F304(L)	A182 F316(L)
16	阀瓣	A276 420	A276 304	A276 304(L)	A276 316(L)
适用介质		水、蒸汽、油品等		水、蒸汽、油品等	硝酸、醋酸等
适用温度		-29℃～425℃		-29℃～550℃	-29℃～180℃

注意：客户需求的其他材质也可采用。密封面料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；

尺寸

NPS		1/2"	3/4"	1"	11/4"	11/2"	2"
L(RTJ)	900Lb～1500Lb	216	229	254	279	305	371
H(BW)	900Lb～1500Lb	216	229	254	279	305	368
H(开)		207	207	240	258	330	355
W		125	125	160	160	180	200
柔性石墨	RTJ	8.0	13.2	17.4	19.0	24.5	31.0
柔性石墨	BW	5.2	10.0	14.6	15.8	20.5	27.8

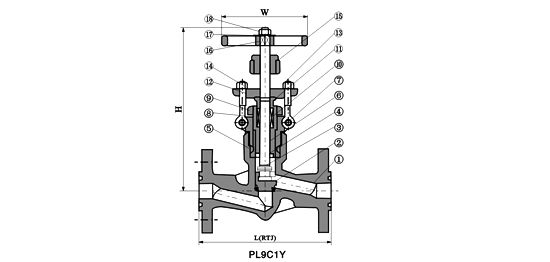

标准材质明细表

序号	零件名称	CS to ASTM	AS to ASTM	SS to ASTM
序号	零件名称	Ttpe A105	Type A182 F22	Type A182 304(L)	A182 F316(L)
1	阀體	A105	A182 F22	A182 F304(L)	A182 F316(L)
2	阀瓣	A276 420	A276 304	A276 304(L)	A276 316(L)
3	阀杆	A182 F6	A182 F304	A182 F304(L)	A182 F316(L)
4	密封螺母	A105	A182 F304	A182 F304(L)	A182 F316(L)
5	密封圈	A182 F304L			A182 F316L
6	阀盖	A105	A182 F22	A182 F304(L)	A182 F316(L)
7	销钉	A276 420		A182 F304
8	垫圈	A105	A182 F22	A182 F304(L)	A182 F316(L)
9	提升螺母	A194 2H	A194 4	A194 8	A194 8M
10	填料	柔性石墨		PTFE
11	手轮	A276 420		A182 F304
12	填料压板	A216 WCB		A351 CF8
13	填料压板	A193 B7	A193 B16	A193 B8	A193 B8M
14	螺母	A194 2H	A194 4	A194 8	A194 8M
15	阀杆螺母	A276 410
16	手轮	A197
17	铭牌	SS
18	螺母	A194 2H	A194 4	A194 8	A194 8M
适用介质		水、蒸汽、油品等		水、蒸汽、油品等	硝酸、醋酸等
适用温度		-29℃～425℃		-29℃～550℃	-29℃～180℃

注意：客户需求的其他材质也可采用。密封面料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；

尺寸

NPS		1/2"	3/4"	1"	11/4"	11/2"	2"
L(RTJ)	900Lb～1500Lb	216	229	254	279	305	368
L(RTJ)	2500Lb	264	273	308	349	384	451
H(开)	900Lb～1500Lb	318	318	318	398	408	524
H(开)	2500Lb	333	333	333	410	420	524
W		160	160	180	200	250	280

阀门订購流程

1. 客户可将采購清单直接拨打咨询热線：0577-66999288 66992988 66998388 。

2. 我司收到客户采購清单后為客户提供阀门型号、选型与报价（价格清单）。

3. 具體事宜商定，如：交货期、特殊要求等等。

订货须知：
1、客户对产品有特殊要求须在订货合同上提供以下说明：
① 结构長度。
② 连接方式。
③ 公称通径、全通径、缩径、管道尺寸。
④ 适用介质、工作温度及压力范围。
⑤ 实验、检验标准及其他要求。
2、本厂可根据客户特殊要求配置各类驱动装置。
3、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号和要求，在供需双方理解一致的条件下签订合同。
4、期货、订货的客户请先来電详细说明所需阀门的型号、规格、数量以及交货时间、地点，并先按总额的30%预定金或全额货款及汇入我公司账户，其余货款待发货前汇入，以便及时安排发货
